Conceptos Básicos de Hidráulica

La hidráulica se divide principalmente en dos áreas: Hidrostática (fluidos en reposo) e Hidrodinámica (fluidos en movimiento).

---

1. Propiedades Fundamentales del Fluido

• Densidad ($\rho$): Relación entre la masa y el volumen. $\rho = m/V$.
• Viscosidad: Resistencia de un líquido a fluir. Es clave para la eficiencia de los sistemas hidráulicos.
• Presión ($P$): Fuerza ejercida perpendicularmente sobre una superficie. $P = F/A$.

---

2. Ecuaciones de Hidrostática

A. Ecuación Fundamental (Presión Manométrica)

La presión aumenta linealmente con la profundidad en un fluido en reposo. $P = \rho \cdot g \cdot h$

• $g$: Gravedad ($9,8 \, m/s^2$).
• $h$: Profundidad o altura de la columna de líquido.

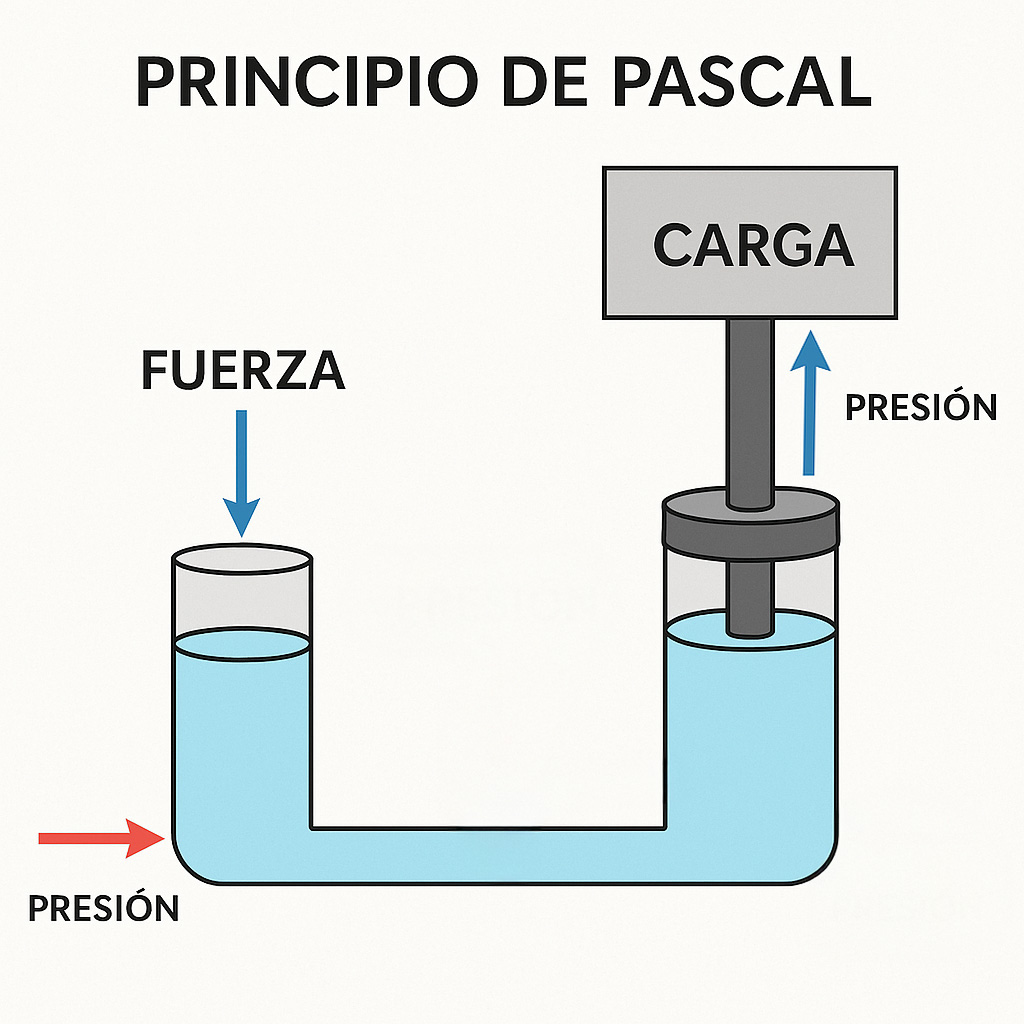

B. Principio de Pascal (Transmisión de Fuerza)

Como vimos anteriormente, es el corazón de la hidráulica industrial. Permite multiplicar fuerzas. $\frac{F_1}{A_1} = \frac{F_2}{A_2}$

---

3. Ecuaciones de Hidrodinámica (Fluidos en Movimiento)

A. Ecuación de Continuidad (Conservación de la Masa)

Si un fluido incompresible fluye por un conducto que cambia de diámetro, la cantidad de líquido que pasa por segundo es constante. $A_1 \cdot v_1 = A_2 \cdot v_2$

• $A$: Área de la sección transversal.
• $v$: Velocidad del fluido.
• Consecuencia: Si el tubo se estrecha ($A$ disminuye), la velocidad del fluido ($v$) aumenta.

B. El Caudal ($Q$)

Es el volumen de fluido que circula por unidad de tiempo. $Q = \frac{V}{t} = A \cdot v$

• Unidad común: $m^3/s$ o $L/min$.

C. Ecuación de Bernoulli (Conservación de la Energía)

Es la ecuación más importante de la hidrodinámica. Establece que la suma de la energía de presión, cinética y potencial es constante a lo largo de una línea de flujo. $P + \frac{1}{2}\rho v^2 + \rho gh = \text{constante}$

• Efecto Venturi: Una consecuencia de esto es que cuando la velocidad de un fluido aumenta, su presión interna disminuye.

---

4. Potencia Hidráulica

Para que un sistema hidráulico mueva una carga, necesita potencia. Esta depende del caudal y la presión: $W_h = P \cdot Q$ Donde $W_h$ es la potencia (en Watts), $P$ la presión y $Q$ el caudal.

---

5. Componentes de un Sistema Hidráulico Real

1. Bomba Hidráulica: Convierte energía mecánica en energía hidráulica (genera caudal).
2. Actuadores (Cilindros): Convierten la energía del fluido de nuevo en trabajo mecánico (fuerza lineal).
3. Válvulas: Controlan la dirección, la presión y el caudal del líquido.
4. Depósito (Tanque): Almacena el líquido y ayuda a enfriarlo.

[Image of a basic hydraulic circuit: Pump, Valve, and Cylinder]

---

Comparativa: Hidráulica vs. Neumática

Característica	Hidráulica (Aceite)	Neumática (Aire)
Fuerza	Muy alta (toneladas)	Baja / Media
Precisión	Alta (el aceite no se comprime)	Baja (el aire es elástico)
Velocidad	Lenta y controlada	Muy rápida
Seguridad	Riesgo de fugas/incendio	Segura (el aire no arde)
